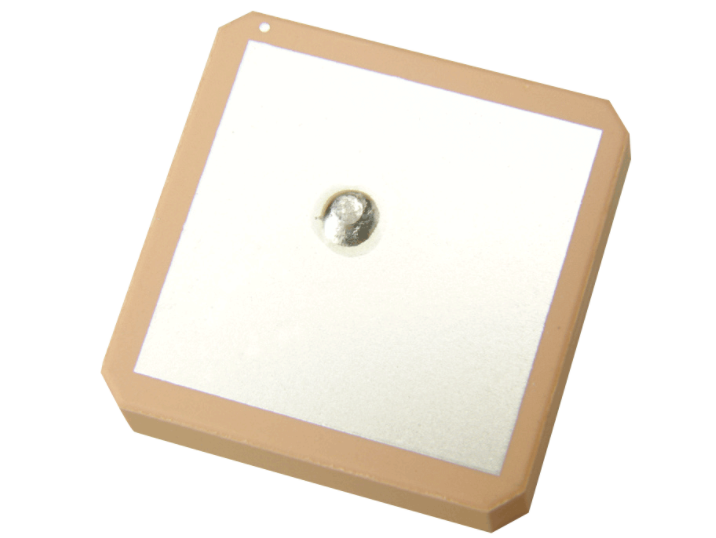

GPS陶瓷天線

　　1、陶瓷片：陶瓷粉末的好壞以及燒結工藝直接影響它的性能。現市面使用的陶瓷片主要是25×25、18×18、15×15、12×12。陶瓷片面積越大，介電常數越大，其共振頻率越高，接受效果越好。陶瓷片大多是正方形設計，是為了保證在XY方向上共振基本一致，從而達到均勻收星的效果。

　　2、銀層：陶瓷天線表面銀層可以影響天線共振頻率。理想的GPS陶瓷片頻點準確落在，但天線頻點非常容易受到周邊環境影響，特別是裝配在整機內，必須通過調整銀面涂層外形，來調節頻點重新保持在。因此GPS整機廠家在采購天線時一定要配合天線廠家，提供整機樣品進行測試。

　　3、饋點：陶瓷天線通過饋點收集共振信號并發送至后端。由于天線阻抗匹配的原因，饋點一般不是在天線的正中央，而是在XY方向上做微小調整。這樣的阻抗匹配方法簡單而且沒有增加成本。僅在單軸方向上移動稱為單偏天線，在兩軸均做移動稱為雙偏。

　　4、放大電路：承載陶瓷天線的PCB形狀及面積。由于GPS有觸地反彈的特性，當背景是7cm×7cm無間斷的大時，patch天線的效能可以發揮到極致。雖然受外觀結構等因素制約，但盡量保持相當的面積且形狀均勻。放大電路增益的選擇必須配合后端LNA增益。Sirf的GSC3F要求信號輸入前總增益不得超過29dB，否則信號過飽和會產生自激。
