天線作為無線通信不可缺少的一部分，其基本功能是輻射和接收無線電波。發射時，把高頻電流轉換為電磁波;接收時，把電滋波轉換為高頻電流。

　　2 天線有多少種類?

　　天線品種繁多，主要有下列幾種分類方式：

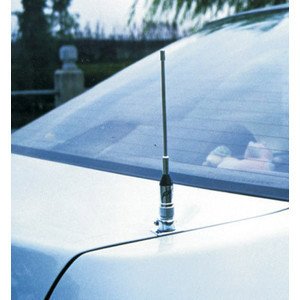

　　按用途可分為基地臺天線(base station antenna)和移動臺天線(mobile portable antennas)，還有就是手持對講機用的天線(handhold transceiver antennas)。基地電臺俗稱棒子天線;車載天線俗稱苗子;手臺天線由于絕大部分是橡膠外皮的因此俗稱橡膠天線或橡膠棒兒。

　　按工作頻段可劃分為超長波、長波、中波、短波、超短波和微波。

　　按其方向可劃分為全向和定向天線。

　　3 如何選擇天線?

　　天線作為通信系統的重要組成部分，其性能的好壞直接影響通信系統的指標，用戶在選擇天線時必須首先注重其性能。具體說有兩個方面，第一選擇天線類型;第二選擇天線的電氣性能。選擇天線類型的意義是：所選天線的方向圖是否符合系統設計中電波覆蓋的要求;選擇天線電氣性能的要求是：選擇天線的頻率帶寬、增益、額定功率等電氣指標是否符合系統設計要求。因此，用戶在選擇天線時最好向廠家聯系咨詢或在往上對比分析其技術指標。

　　4 什么是天線的增益?

　　增益是天線的主要指標之一，它是方向系數與效率的乘積，是天線輻射或接收電波大小的表現。增益大小的選擇取決于系統設計對電波覆蓋區域的要求，簡單地說，在同等條件下，增益越高，電波傳播的距離越遠，一般基地臺天線采用高增益天線，移動臺天線采用低增益天線。

　　5 什么是電壓駐波比?

　　天線輸入阻抗和饋線的特性阻抗不一致時，產生的反射波和入射波在饋線上疊加形成的磁波，其相鄰電壓的最大值和最小值之比是電壓駐波比，它是檢驗饋線傳輸效率的依據，電壓駐波比小于1.5，在工作頻點的電壓駐波比小于1.2，電壓駐波比過大，將縮短通信距離，而且反射功率將返回發射機功放部分，容易燒壞功放管，影響通

　　信系統正常工作。

　　電壓駐波比1.0 1.1 1.2 1.5 2.0 3.0

　　反射功率% 0 0.2 0.8 4.0 11.1 25.0

　　傳輸功率% 100 99.8 99.2 96 88.9 75.0

　　6 什么是天線的方向性?

　　天線對空間不同方向具有不同的輻射或接收能力，這就是天線的方向性。衡量天線方向性通常使用方向圖，在水平面上，輻射與接收無最大方向的天線稱為全向天線，有一個或多個最大方向的天線稱為定向天線。全向天線由于其無方向性，所以多用在點對多點通信的中心臺。定向天線由于具有最大輻射或接收方向，因此能量集中，增益相對全向天線要高，適合于遠距離點對點通信，同時由于具有方向性，抗干擾能力比較強。

　　7 如何理解天線的工作頻帶寬度?

　　天線的電參數一般都于工作頻率有關，保證電參數指標容許的頻率變化范圍，即是天線的工作頻帶寬度。一般全向天線的工作帶寬能達到工作頻率范圍的3-5%，定向天線的工作帶寬能達到工作頻率的5-10%。

　　8 如何選取電纜及電纜長度?

　　移動通信系統常使用特性阻抗為50歐的同軸電纜作為饋線。為了有效地把電波傳輸到天線接口，應盡量減小饋線的傳輸損耗。傳輸損耗取決于電纜的直徑和長度，同一頻率下電纜直徑越大，損耗越小，電纜越長損耗越大，原則上，要求電纜的傳輸損耗不宜超過3分貝。下表列出常用電纜的衰減值(db\/m)，用戶可根據自已情況，合

　　理選擇電纜型號及長度。
