產品簡介

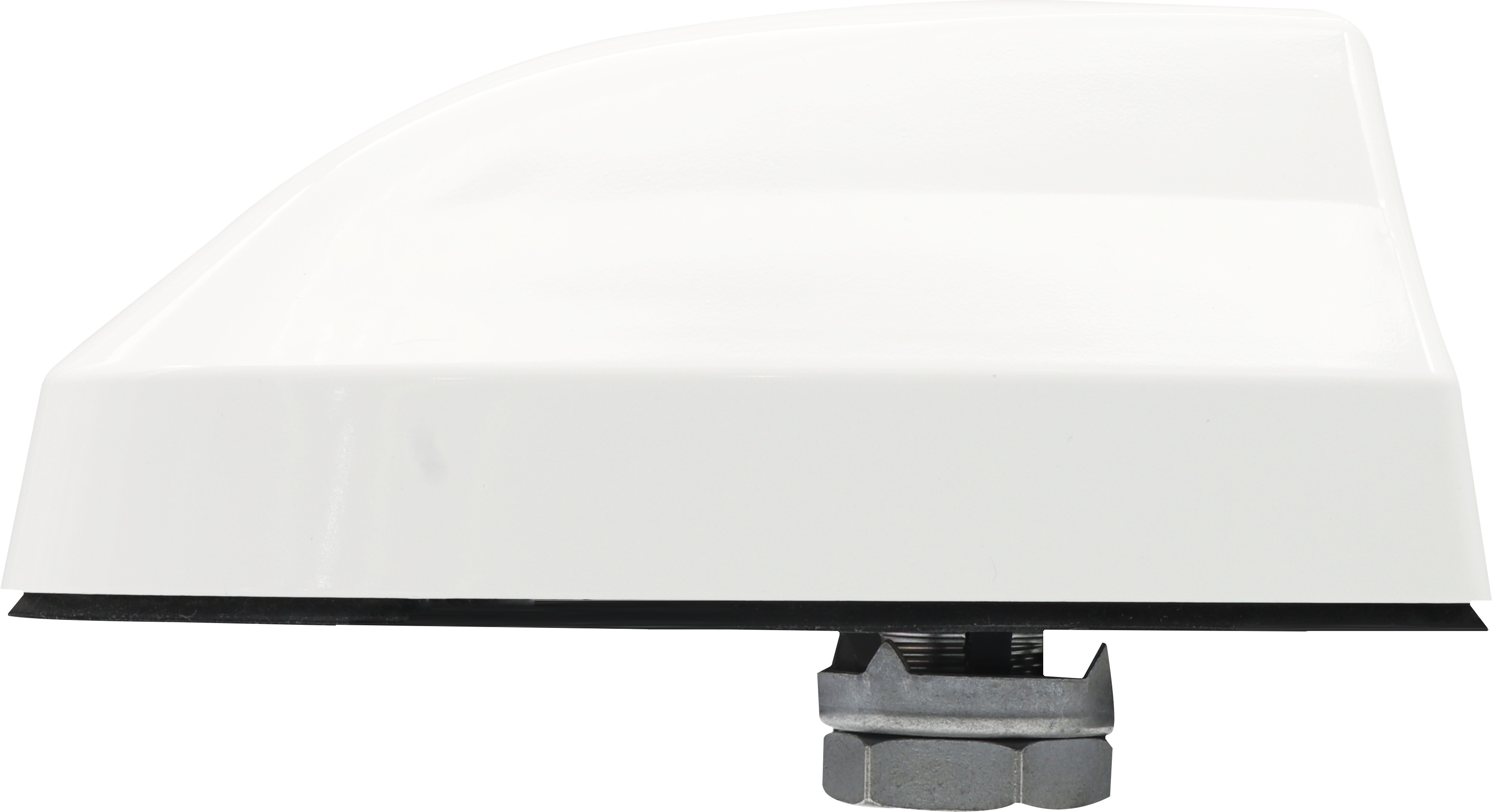

鯊魚鰭智聯車載天線 HX-AUST005 是一款集成了四系統全頻的 GNSS 天線單元（可輸出兩路信號）、5G 1/2/3/4 天線單元、V2X 天線主副單元天線共 7 個天線單元的智能網聯車載天線。適用于 L3、L4 級及以上自動駕駛領域，同時也可向下兼容，可配合多種接收機使用，除自動駕駛外，還可應用到各種場合，如車路協同，智慧港口，智慧物流，智慧礦山，智能交通等。

功能特性

高穩相

GNSS 天線為設計布局基準，以物理對稱、同時以天線輻射源電荷分布對稱作為整體天線設計重心，有效實現 GNSS 天線的穩相性和 V2X 天線的周向能量覆蓋的均勻性

天線一體化

多通信網絡天線集成一體，有效解決天線分散使用狀態下的結構配合的復雜度、管理難度、以及特定性能的有效改善，同時也有利于線束等成本的降低。

天線冗余安裝設置

天線現設結構可滿足更多特定天線單元數量的集成，且電氣性能隨著單元數的增減均可保證天線滿足使用的正常特性，冗余量的設計保障使得天線可適應的應用載體更為廣泛。

結構可靠，防水能力強

結構上采用了一體防水式設計,裝配簡單，防水能力強

規格參數

天線特性

頻率范圍

GNSS：L1:1557MHz～1612MHz L2:1164-1278MHz
5G1/2：698~960 MHz 1710~2690MHz 3300~4200MHz 4400~5000 MHz
5G3/4：1710~2690MHz 3300~4200 MHz 4400~5000 MHz;

阻抗

50歐姆

極化方式

GNSS:右旋圓極化；
5G:線極化

水平面覆蓋角度

360°

VSWR

GNSS:≤2.0；
5G:698~960 MHz≤5.5；1710~2690MHz≤4.5；3300~4200 MHz≤4.5；4400~5000 MHz≤4.5
V2X：≤2.0

增益（典型值）
/效率（平均值）

3dBic@1164-1278MHz；3.5dBic;@1557MHz～1612MHz
5G1/2：698~960MHz≥30%；1710-2690MHz≥40%；2300~2690MHz≥40%；3300~4200；
5G3/4：1710~2170MHz≥40%；2300~2690MHz≥40%；3300~4200；
3300M-3600M≥40%；
V2X ：≥60%

GNSS 天線軸比

最大方向：≤3dB

相位中心變化量

≤3mm

低噪聲放大器指標

GNSS 低噪放增益

33±3dB(可定制，根據實際模組可定)

GNSS 低噪放噪聲系數

≤2dB

GNSS 低噪放輸出駐波

≤2

GNSS 低噪放工作電壓
